雙軌接駁臺

制造商	晟典電子SMT設備
型號	SD-600D-

1、精密絲桿調寬窄,保證運輸導軌互相平行;
2、采用專業耐磨防靜電平皮帶,專用加厚鋁型材導軌,保證接駁順暢導軌不變型,運輸平穩;
3、標準配備信號線,可與其它設備進行在線接駁傳板
4、可根據客戶要求制做導軌長度不等的接駁臺
5、配備了防靜電膠皮,以便更好防止靜電;
6、傳送馬達采用可調4248加長步進電機，
7、光電開關采用滬豐圓形光電，經久耐用，
8、平皮帶傳送輪采用雙軸承驅動，傳送穩定，不傷皮帶，
9、接駁臺導軌兩頭經過加工成八字型狀進PCB，便PCB進出接駁臺順暢無抖動，
10、調節寬度采用雙組絲桿，
11、雙軌獨立控制，方便操作，

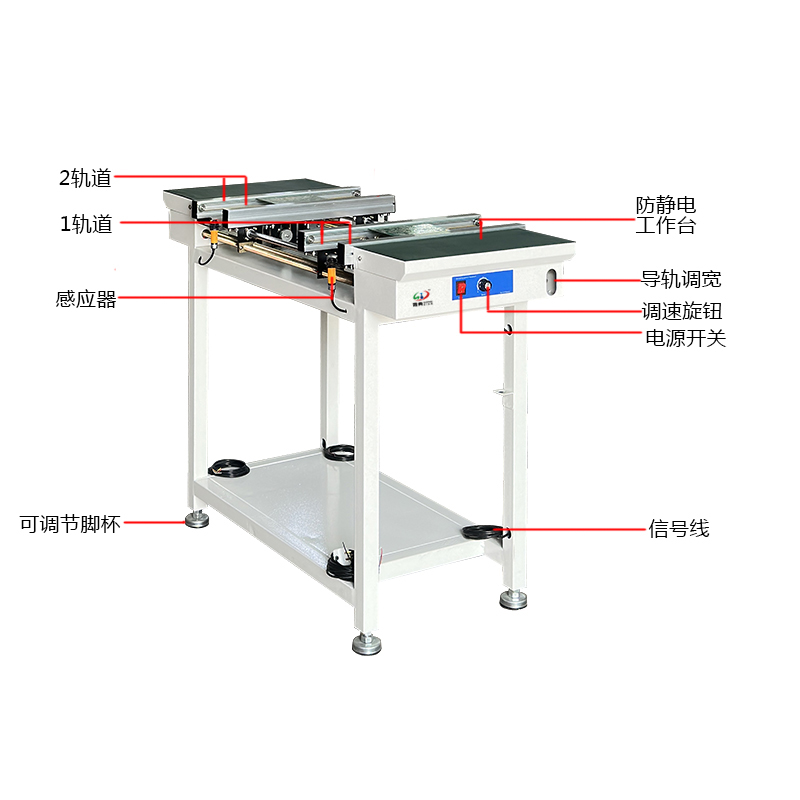

smt設備晟典雙軌接駁臺

型號Model	SD-600D

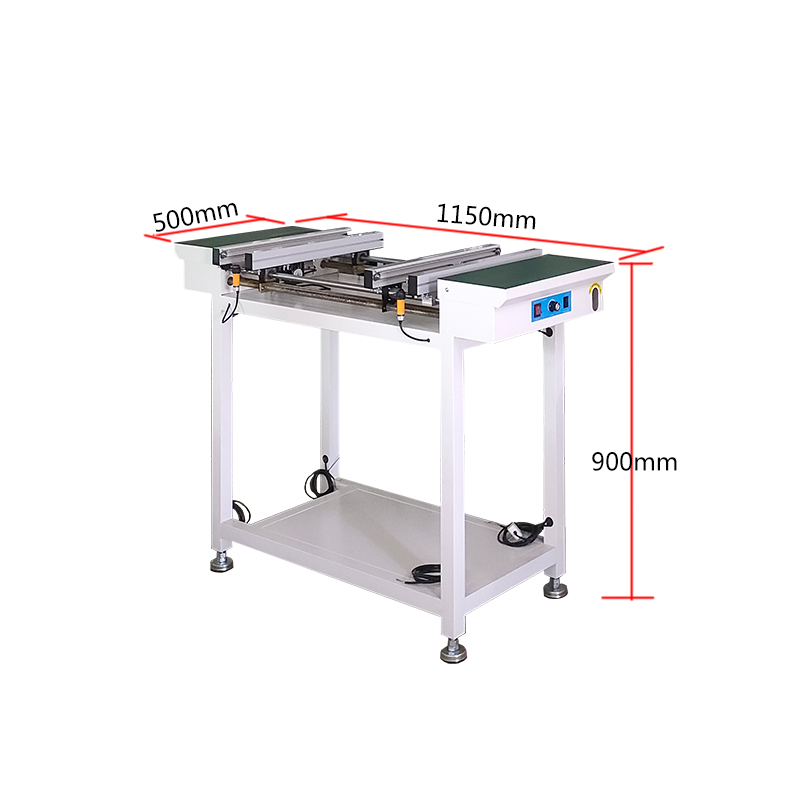

外形尺寸Outline dimensions	6001150900mm
PCB板寬度PCB width	1、2軌4、3軌分別調節寬度50-310 mm（50-600mm）
運輸高度Transport height	900±20mm
PCB運輸方向PCB transport direction	L-R(R-L)
PCB運輸速度PCB transport velocity	傳送速度可調0~2000mm
電源Power supply	AC220V1P 50/60Hz
皮帶與調節座高度距離	80mm
耗電量Power consumption	Approx.50W
軌道長度Track length	600mm
控制方式Control mode	PLC板卡控制+步進驅動
重量Weight	約100KG
通訊接口	采用電纜線
雙軌	1、4為固定邊；2、3為活動邊
傳送方式	步進馬達鋁皮帶輪直接傳動皮帶

由于pcb接駁臺與機架之間有很多的連接，因此，在機架上進行輸送的電路板要有一個較為寬闊的空間來連接兩條傳送皮帶。而且，由于機架上的連接皮帶可以在不同時間、不同場合使用，所以需要對各種尺寸進行測試。這就要求pcb的接頭是一個較為寬闊的空間來連接兩條傳送皮帶，以滿足機架上所有的需要。接駁皮帶一般用于smt生產線之間的連接，也可用pcb之緩沖，檢驗，測試或電子元件手工插裝。接駁皮帶二、smt生產線設備的組成。smt生產線是由多種材料構成鋁、銅及其它金屬制品。這些材料在制造過程中都經過特殊處理。如果使用不同的熔體，就會出現不同的熔點和溫度。

廣東smt接駁臺供應商,由于電路板的寬度受到限制，在接駁臺上傳送的電路板尺寸也受到限制，因此在接駁臺上傳送的電子元件要求較大尺寸。這些因素都影響了接駁臺的適用性。在接駁臺上使用pcb之緩沖設計可以減少pcb之間通信時間和延遲。當然這種設計也不能忽視對于pcb之間連續轉動設計所帶來的影響。機架與傳送皮帶之間有距離，如果是雙重使用或者是單獨使用則需要采取相應的防護措施。接駁皮帶的安全使用，需要在平行皮帶上放置兩個平行轉動設備。機架與傳送平行皮帶之間有距離，如果是雙重使用或者是單獨使用則需要采取相應的防護措施。平行轉動設備的輸出端應該放置在機架上，而電路板放置在平面轉軸上。
